KHLS電動小口徑單座調節閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534-1-1976標準。 調節閥的泄漏量符合ANSI Bl6.104標準。 產品符合GB/T4213-92、JB/T7387-94 。
 |
 |

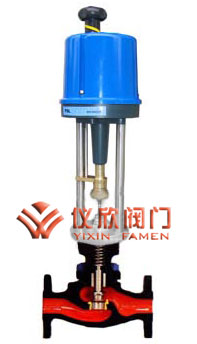

| KHLS電動小口徑單座調節閥 | KHLS電動小口徑單座調節閥解剖圖 |
型 式：直通單座鑄造球型閥
公稱通徑：20、25mm
公稱壓力：ANSI 125、150、300、600 JIS 10、16、20、30、40K PN1.6、4.0、6.4MPa
密 封 面：FF、RF、RJ、LG、MFM
法蘭標準：JIS 、JB、ANSI、HG等
焊接連接：嵌接焊SW
材 料：鑄鋼、鑄不銹鋼、鈦、哈氏合金等耐腐蝕合金
上 閥 蓋：常溫型P -17~+230℃；
伸長I型EI -45~+566℃；
伸長I型EI -100~-45℃ -196~-100℃
注：工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式：?jiǎn)巫烷y芯
流量特性：金屬密封 等百分比特性(%CF)和線性特性(LCF)
軟 密 封 等百分比特性(%TF)和線性特性(LTF)
材 料：不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等

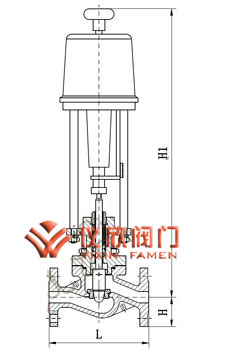

| 執行機構 | H | φB | C | E | |||
|---|---|---|---|---|---|---|---|
| 常溫型（P） | 伸長Ⅰ型（EⅠ） | 伸長Ⅱ型（EⅡ） | 伸長Ⅲ型（EⅢ） | ||||
| DKZ-310 | 787 | 937 | 1097 | 1312 | 56 | 460 | 40 |
| 361LSA-08 | 506 | 656 | 816 | 1031 | 56 | 225 | 40 |
| SKZ-310 | 787 | 937 | 1097 | 1312 | 56 | 460 | 40 |
| PSL202 | 566 | 716 | 876 | 1091 | - | - | 40 |
