管道過濾器是除去液體中含有固形物的小型設備，可保護壓縮機、泵和其它設備及儀表等正常工作和運轉，達到穩定工藝過程、保障安全的作用。另外對提高產品質量也有著十分重量的意義,Y型系列過濾適用于蒸汽，空氣、煤油、水、弱腐蝕性氣體、液體。 特點：通流快速，故壓力損失小，抗污性強，排渣方便。
 |
 |
美標Y型過濾器 | 美標Y型過濾器 |
1、設計與制造符合MFG標準。
2、試驗與檢驗符合API598。
3、結構長度符合MFG標準。
4、法蘭尺寸符合ANSI B16.5技術要求。
| 磅級 | 150Lb | 300Lb | 600 | |
|---|---|---|---|---|
| 試驗壓力 | 殼體試驗 | 3.0MPa | 6.5MPa | 15MPa |
| 適用溫度 | -29～425℃ | |||
| 適用介質 | 水、油、天然氣 | |||
 |
 |

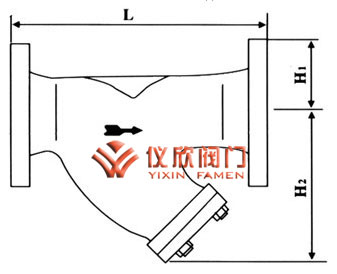

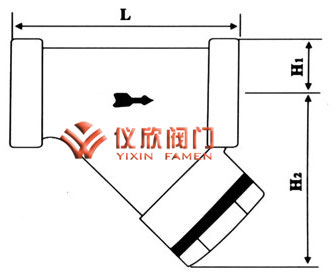

美標Y型過濾器尺寸圖 | 美標Y型過濾器尺寸圖 |
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 碳鋼、不銹鋼、黃銅 |
| 濾網蓋 | 碳鋼、不銹鋼、黃銅 |
| 濾芯網 | 不銹鋼 |
| 密封件材質 | 柔性石墨、聚四氟乙烯 |
| 口徑(in) | ANSI法蘭連接 | 螺紋連接 | B | C | 濾網面積cm2 | ||
|---|---|---|---|---|---|---|---|
| 150LB | 300LB | 600LB | |||||
| A | A | A | A | ||||
| 1/2" | 127 | 127 | 130 | 75 | 70 | 110 | 27 |
| 3/4" | 145 | 150 | 150 | 80 | 80 | 130 | 43 |
| 1" | 154 | 160 | 160 | 90 | 90 | 150 | 73 |
| 11/4" | 180 | 180 | 200 | 110 | 130 | 235 | 135 |
| 11/2" | 200 | 210 | 230 | 120 | 147 | 260 | 164 |
| 2" | 230 | 240 | 250 | 140 | 180 | 320 | 251 |
| 21/2" | 290 | 290 | 210 | 200 | 325 | 327 | |
| 3" | 310 | 310 | 205 | 330 | 361 | ||
| 4" | 315 | 351 | 255 | 405 | 545 | ||
| 5" | 410 | 401 | 315 | 510 | 843 | ||
| 6" | 473 | 478 | 345 | 560 | 1117 | ||
| 8" | 593 | 600 | 440 | 710 | 1909 | ||
| 10" | 730 | 730 | 503 | 760 | 2010 | ||
