氣動襯氟球閥由氣動活塞式執行機構和襯氟O型球閥組成，閥芯采用襯氟圓柱型通孔球體和軟密封閥座。
氣動襯氟球閥體內壁和金屬閥內組件襯有耐腐蝕、抗老化的聚全氟乙丙烯（F46），因而具有耐腐蝕性能良好、抗老化性能高、壽命長、流阻小、流通能力大等優點，特別適用各行業對酸、堿等強腐蝕性介質場合。
 |
 |

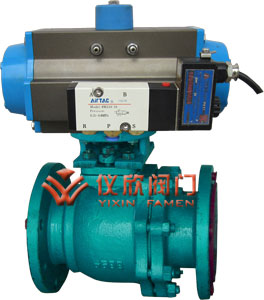

| 氣動襯氟球閥（配AT汽缸） | 氣動襯氟球閥外形尺寸圖 |
1、 耐腐蝕：閥體內腔及理體均包襯2.5-3mm厚的F46，能耐酸、堿，耐強腐蝕。
2、采用軟密封閥座，密封性能好。
3、體積小，重量輕，結構簡單，安裝維修方便。
4、流阻小，流通能力。
1、閥體
型 式： 直通兩分式鑄造球閥
公稱通徑： DN15～200mm
公稱壓力： PN1.0、1.6MPa (ANSI 150Lb)
連接形式： 法蘭連接 JB/T79-94(ANSI16.5)
材 料： ZG230-450襯F46、ZG1Cr18Ni9Ti襯F46
上 閥 蓋： 與閥體一起鑄造
填 料： 聚四氟乙烯
介質溫度：-20～+150℃
2、閥內組件
閥芯形式： 球型閥芯
流量特性： 快開特性
閥 座： 聚四氟乙烯
材 料： ZG230-450襯F46、ZG1Cr18Ni9TI襯F46
閥芯轉角： 90°
| 規格型號 | 氣源壓力 | 選配閥門 | ||||||
|---|---|---|---|---|---|---|---|---|
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | ||
| GTD40 | 3.7 | 3.7 | 7.4 | 9.3 | 11.2 | 13.0 | 14.9 | DN8-DN10 |
| GTD52 | 7.9 | 7.9 | 15.7 | 19.6 | 23.6 | 27.5 | 31.4 | DN10-DN20 |
| GTD65 | 14.7 | 14.7 | 29.5 | 36.8 | 44.2 | 51.5 | 58.9 | DN25-DN32 |
| GTD80 | 26.0 | 26.0 | 52 | 65.1 | 78.1 | 91.1 | 104 | DN32-DN40 |
| GTD90 | 37.6 | 37.6 | 75.3 | 94.1 | 112 | 131 | 150 | DN40-DN50 |
| GTD100 | 58.3 | 58.3 | 116 | 145 | 174 | 203 | 232 | DN50-DN65 |
| GTD115 | 84.5 | 84.5 | 169 | 211 | 253 | 295 | 338 | DN65-DN80 |
| GTD125 | 108 | 108 | 217 | 272 | 326 | 381 | 435 | DN80-DN100 |
| GTD145 | 159 | 159 | 318 | 398 | 475 | 557 | 637 | DN100-DN125 |
| GTD160 | 223 | 223 | 446 | 557 | 669 | 780 | 892 | DN125-DN150 |
| GTD190 | 367 | 367 | 734 | 917 | 1101 | 1284 | 1467 | DN150-DN200 |
| GTD210 | 548 | 538 | 1075 | 1344 | 1613 | 1882 | 2151 | DN200 |
| GTD255 | 1057 | 1057 | 2115 | 2644 | 3172 | 3701 | 4230 | DN200-DN300 |
| GTD300 | 1656 | 1656 | 3293 | 4117 | 4940 | 5764 | 6587 | DN300-DN350 |
| DGTD350 | 2490 | 2490 | 4981 | 6226 | 7471 | 8717 | 9962 | DN350-DN400 |
| 公稱通徑 | L | D | D1 | D2 | b | Z-￠d | H | H1 | A | 重量 |
|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 130 | 95 | 65 | 45 | 14 | 4-￠14 | 150 | 54 | 177 | 7 |
| 20 | 130 | 105 | 75 | 55 | 16 | 4-￠14 | 150 | 7.8 | ||
| 25 | 140 | 115 | 85 | 65 | 16 | 4-￠14 | 174 | 11 | ||
| 32 | 165 | 135 | 100 | 78 | 18 | 4-￠18 | 174 | 80 | 216 | 15 |
| 40 | 165 | 145 | 110 | 85 | 18 | 4-￠18 | 208 | 22 | ||
| 50 | 203 | 160 | 125 | 100 | 20 | 4-￠18 | 237 | 31 | ||
| 65 | 222 | 180 | 145 | 120 | 20 | 4-￠18 | 285 | 36 | ||
| 80 | 241 | 195 | 160 | 135 | 22 | 4-￠18 | 302 | 51 | ||
| 100 | 305 | 215 | 180 | 155 | 22 | 8-￠18 | 324 | 125 | 290 | 84 |
| 125 | 356 | 145 | 210 | 185 | 24 | 8-￠18 | 450 | 110 | ||
| 150 | 394 | 280 | 240 | 210 | 24 | 8-￠23 | 480 | 150 | ||
| 200 | 457 | 335 | 295 | 265 | 26 | 8-￠23 | 526 | 230 |
