儀欣閥門：手動閥門>>球閥>>金屬硬密封軌道球閥

精鑄高平臺球閥

一、精鑄高平臺球閥　概述

ISOO 5211平臺設計 2片碟形彈簧自動壓緊填料閥桿防飛出，防靜電雙層閥桿填料符合德國TUV TA-LUFT的閥桿泄漏測試要求。適用介質:水、氣、油品、天然氣和酸堿類腐蝕性介質適用溫度：≤300℃ 驅動方式：手動、蝸輪傳動、氣動、電動、液動等

二、精鑄高平臺球閥　技術規范

設計制造	GB標準	ANSI標準	JIS標準	DIN標準
設計標準	GB/T12237	API608	API608	DIN3357/1，2
結構長度	GB/T12221	ASMEB16.10	JISB2002	DIN3202
法蘭尺寸	GB/T9113 JB/T79	ASMEB16.5	JISB2212 JISB2214	DIN2543-2545
檢驗與試驗	GB/T13927	API598	JISB2003	DIN3230/3

三、精鑄高平臺球閥主要零件材料

零件名稱	材質
閥體	CF8M	CF8	WCB	Ti鈦
閥蓋	CF8M	CF8	WCB	Ti鈦
球體	316	304		Ti鈦
閥座	PTFE、對位聚苯
螺母	A193-B8		A193-B7	A193-B8
閥桿	316	304		Ti鈦
止推墊片	PTFE、柔性石墨
填料	PTFE、柔性石墨
過渡墊片	增強聚四氟乙烯、柔性石墨
填料壓環	304
蝶簧	301
螺母	304
防松蓋	304
螺母	304
手柄（1/2"-3"）	304
手柄套（1/2"-3"）	塑料Plastics
限位片（1/2"-3"）	304
密封墊片	PTFE、柔性石墨+不銹鋼絲
鋼管（4"-6"）	鍍鋅鋼管
扳頭	CF8
定位螺釘	304

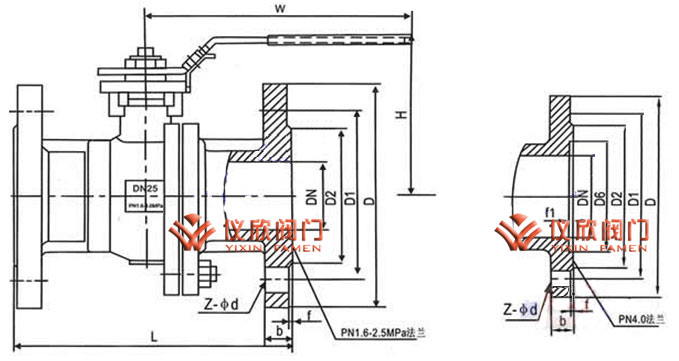

四、精鑄高平臺球閥國標主要外形及連接尺寸表

公稱壓力	公稱通徑	L	D	D1	D2	D6	b	f	f1	Z-Φd	H	W	H1
1.6	15	130	95	65	45	-	14	2	-	4-14	79	135	48.0
	20	130	105	75	55	-	16	2	-	4-14	84	135	53.0
	25	140	115	85	65	-	16	2	-	4-14	95	170	64.0
	32	165	135	100	78	-	18	2	-	4-18	103	170	71.0
	40	165	145	110	85	-	18	2	-	4-18	111	200	76.0
	50	203	160	125	100	-	20	2	-	4-18	120	200	85.0
	65	222	180	145	120	-	20	2	-	4-18	153	300	104.0
	80	241	195	160	135	-	20	2	-	8-18	163	300	114.0
	100	305	215	180	155	-	22	2	-	8-18	182	400	140.0
	125	356	245	210	185	-	22	2	-	8-18	260	500	183.0
	150	394	280	240	210	-	24	2	-	8-22	280	800	202.0
	200	457	355	295	265	-	24	2	-	12-22	-	1100	253.0
2.5	15	140	95	65	45	-	14	2	-	4-14	79	135	48.0
	20	152	105	75	55	-	16	2	-	4-14	84	135	53.0
	25	165	115	85	65	-	16	2	-	4-14	95	170	64.0
	32	178	135	100	78	-	18	2	-	4-18	103	170	71.0
	40	190	145	110	85	-	18	2	-	4-18	111	200	76.0
	50	216	160	125	100	-	20	2	-	4-18	120	200	85.0
	65	241	180	145	120	-	22	2	-	8-18	153	300	104.0
	80	283	195	160	135	-	24	2	-	8-18	163	300	114.0
	100	305	230	190	160	-	24	2	-	8-22	182	400	140.0
	125	381	270	220	188	-	26	2	-	8-26	260	500	183.0
	150	403	300	250	218	-	28	2	-	8-26	280	800	202.0
	200	502	360	310	278	-	30	2	-	12-26	-	1100	253.0
4.0	15	140	95	65	45	40	14	2	4	4-14	79	135	48.0
	20	152	105	75	55	51	16	2	4	4-14	84	135	53.0
	25	165	115	85	65	58	16	2	4	4-14	95	170	64.0
	32	178	135	100	78	66	18	2	4	4-18	103	170	71.0
	40	190	145	110	85	76	18	2	4	4-18	111	200	76.0
	50	216	160	125	100	88	20	2	4	4-18	120	200	85.0
	65	241	180	145	120	110	22	2	4	8-18	153	300	104.0
	80	283	195	160	135	121	24	2	4	8-18	163	300	114.0
	100	305	230	190	160	150	24	2	4.5	8-22	182	400	140.0
	125	381	270	220	188	176	26	2	4.5	8-26	260	500	183.0
	150	403	300	250	218	204	28	2	4.5	8-26	280	800	202.0
	200	502	375	320	282	260	34	2	4.5	12-30	-	1100	253.0

五、精鑄高平臺球閥　美標主要外形及連接尺寸表

公稱壓力	公稱通徑	d	L	D	D1	D2	b	f	Z-Φd	H	W
Class 150	1/2"	13	108	89	60.5	35	11.5	1.6	4-16	79	135
	3/4"	19	117	98	70	43	11.5	1.6	4-16	84	135
	1"	25	127	108	79.5	51	12	1.6	4-16	95	170
	1-1/4"	32	140	117	89	64	13	1.6	4-16	103	170
	1-1/2"	38	165	127	98.5	73	15	1.6	4-16	111	200
	2"	51	178	152	120.5	92	16	1.6	4-19	120	200
	2-1/2"	64	190	178	139.5	105	18	1.6	4-19	153	300
	3"	76	203	190	152.5	127	19	1.6	4-19	163	300
	4"	102	229	229	190.5	157	24	1.6	8-19	182	400
	5"	127	356	254	216	186	24	1.6	8-22	260	500
	6"	152	394	279	241.5	216	26	1.6	8-22	280	800
	8"	203	457	343	298.5	270	29	1.6	8-22	-	1100
Class 300	1/2"	13	140	95	66.5	35	15	1.6	4-16	79	135
	3/4"	19	152	117	82.5	43	16	1.6	4-19	84	135
	1"	25	165	124	89	51	18	1.6	4-19	95	170
	1-1/4"	32	178	133	98.5	64	19	1.6	4-19	103	170
	1-1/2"	38	190	156	114.5	73	21	1.6	4-22	111	200
	2"	51	216	165	127	92	23	1.6	4-22	120	200
	2-1/2"	64	241	190	149	105	26	1.6	8-19	153	300
	3"	76	283	210	168.5	127	29	1.6	8-22	163	300
	4"	102	305	254	200	157	32	1.6	8-22	182	400
	5"	127	381	279	235	186	35	1.6	8-22	260	500
	6"	152	403	318	270	216	37	1.6	12-22	280	800
	8"	203	502	381	330	270	42	1.6	12-25	-	1100
