帶扳手彈簧微啟式安全閥

一、帶扳手彈簧微啟式安全閥 概述

A47H帶扳手彈簧微啟式安全閥適用于工作溫度≤350℃的蒸汽、空氣等介質的設備或管路上。作為超壓保護裝置。連接法蘭標準按JB/T-94的系列。

二、帶扳手彈簧微啟式安全閥 結構簡述

1、彈簧微啟式安全閥具有結構簡單、密封性能好、開啟壓力準確、排放能力大、回座壓差小、調整方便等特點。
2、噴嘴型閥座：閥座為位伐爾噴嘴型閥座，蒸汽流經閥座出口處時達到音速，排放系數大，閥座密封面堆焊鈷鉻鎢硬質合金，耐磨抗沖蝕，壽命長。
3、熱彈性閥瓣：閥瓣設計為熱彈性結構，利用其在介質壓力下微小的變形，提高密封能力，克服安全閥在介質壓力下臨近整定壓力時的前泄現象。閥瓣密封面采用先進的激光淬火技術，提高了硬度、耐磨性、抗沖抗性。
4、調節螺母：通過調整調節螺母，調整彈簧壓縮量，使閥門能夠很方便、很迅速地獲得準確的整定壓力。
5、背壓調整套：調整閥瓣背壓的輔助機構，通過背壓調整套調整，可獲得合適的回座壓差。上調時，使閥門背壓降低。下調時，使閥門背壓提高。

三、帶扳手彈簧微啟式安全閥 安裝說明

1、安全閥必須垂直安裝，并最好直接安裝在容器或管道的接頭上。接頭內徑應不小于安全閥的進口通徑。
2、安全閥的出口必須裝設適當的膨脹節，以防止排放管的熱膨脹給安全閥帶來不應有的熱應力。排放管內徑應比閥門出口直徑大，長度盡可能短，避免拐彎。排放管及膨脹節重量不應作用在安全閥上，應固定在建筑上。排放管的中心線與閥體的中心線間距離盡可能的短。對每臺安全閥都應單獨裝設排放管。
3、消聲器的出口處要有足夠的面積，防止產生背壓影響閥門的排放能力。

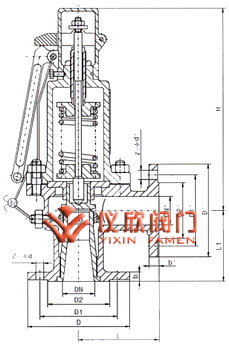

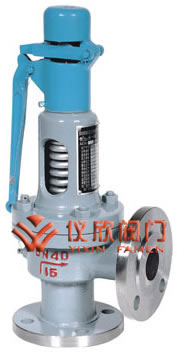

帶扳手彈簧微啟式安全閥	帶扳手彈簧微啟式安全閥尺寸圖

四、帶扳手彈簧微啟式安全閥 主要零部件材料

NO	零件名稱	材料
1	閥體	WCB
2	閥座	ZG2Cr13
3	調節圈	ZG2Cr13
4	閥瓣	2Cr13
5	導向套	2Cr13
6	閥蓋	ZG230-450
7	彈簧	50CrVA
8	閥桿	2Cr13
9	扳手	ZG200-400
10	調整螺桿	45
11	保護罩	ZG200-400
	密封面材料	"H"堆焊D507,"Y"堆焊Co基硬質合金

五、帶扳手彈簧微啟式安全閥 外形尺寸和連接尺寸

型號	公稱通徑	do	D	K	g	g1	b	f	f1	Z-￠d	DN'	D1	K1	g2	g'	b1	f'	f1'	Z1-￠d1	L	L1	≈H
A47H-16C	20	15	105	75		55	16	2		4-14	20	105	75	55		16	2		4-14	100	85	270
	25	20	115	85		65	16	2		4-14	25	115	85	65		16	2		4-14	100	85	270
	32	25	140	100		78	18	2		4-18	32	140	100	78		18	2		4-18	115	100	312
	40	32	150	110		85	18	3		4-18	40	150	110	85		18	3		4-18	120	110	320
	50	40	165	125		100	20	3		4-18	50	165	125	100		20	3		4-18	135	120	390
	65	50	185	145		120	20	3		4-18	65	185	145	120		20	3		4-18	140	130	395
	80	65	200	160		135	20	3		8-18	80	200	160	135		20	3		8-18	160	135	400
	100	80	220	180		155	22	3		8-18	100	220	180	155		22	3		8-18	170	160	600
	125	100	250	210		185	22	3		8-18	125	250	210	185		22	3		8-18	190	190	620
	150	125	285	240		210	24	3		8-23	150	285	240	210		24	3		8-23	205	195	625
	200	150	340	295		265	26	3		12-23	200	340	295	265		26	3		12-23	240	230	798
	250	200	405	355		320	30	3		12-26	250	405	355	320		30	3		12-26	350	320	981
	300	250	460	410		375	30	4		12-26	300	460	410	375		30	4		12-26	350	320	1005
A47H-25	20	15	105	75		55	16	2		4-14	20	105	75	55		16	2		4-14	100	85	270
	25	20	115	85		65	16	2		4-14	25	115	85	65		16	2		4-14	100	85	270
	32	25	140	100		78	18	2		4-18	32	140	100	78		18	2		4-18	115	100	312
	40	32	150	110		85	18	3		4-18	40	150	110	85		18	3		4-18	120	110	320
	50	40	165	125		100	20	3		4-18	50	165	125	100		20	3		4-18	135	120	390
	65	50	185	145		120	22	3		8-18	65	185	145	120		20	3		4-18	140	130	395
	80	65	200	160		135	24	3		8-18	80	200	160	135		20	3		8-18	160	135	400
	100	80	230	190		160	24	3		8-23	100	220	180	155		20	3		8-18	170	160	600
	125	100	270	220		188	28	3		8-26	125	250	210	185		22	3		8-18	190	190	620
	150	125	300	250		218	30	3		8-26	150	285	240	210		24	3		8-23	205	195	625
	200	150	360	310		278	34	3		12-26	200	340	295	265		26	3		12-23	240	230	798
	250	200	425	370		332	36	3		12-30	250	405	355	320		30	3		12-26	350	320	981
	300	250	485	430		390	40	4		16-30	300	460	410	375		30	4		12-26	350	320	1005
A47H-40	20	15	105	75	51	55	16	2	4	4-14	20	105	75	55		16	2		4-14	100	85	270
	25	20	115	85	58	65	16	2	4	4-14	25	115	85	65		16	2		4-14	100	85	270
	32	25	140	100	66	78	18	2	4	4-18	32	140	100	78		18	2		4-18	115	100	312
	40	32	150	110	76	85	18	3	4	4-18	40	150	110	85		18	3		4-18	120	110	320
	50	40	165	125	88	100	20	3	4	4-18	50	165	125	100		20	3		4-18	135	120	390
	65	50	185	145	110	120	22	3	4	8-18	65	185	145	120		20	3		4-18	140	130	395
	80	65	200	160	121	135	22	3	4	8-18	80	200	160	135		20	3		8-18	160	135	400
	100	80	235	190	150	160	24	3	4.5	8-23	100	220	180	155		22	3		8-18	170	160	600
	125	100	270	220	176	188	28	3	4.5	8-26	125	250	210	185		22	3		8-18	190	190	620
	150	125	300	250	204	218	30	3	4.5	8-26	150	285	240	210		24	3		8-23	205	195	625
	200	150	375	320	260	282	38	3	4.5	12-30	200	340	295	265		26	3		12-23	240	230	798
	250	200	450	385	313	345	42	3	4.5	12-34	250	405	355	320		30	3		12-26	350	320	981
	300	250	515	450	364	408	46	4	4.5	16-34	300	460	410	375		30	4		12-26	350	320	1005
A47H-64 A47Y-64	20	15	130	90	51	68	20	2	4	4-18	20	105	75	55	51	16	2	4	4-14	100	95	301
	25	20	140	100	58	78	22	2	4	4-18	25	115	85	65	58	16	2	4	4-14	100	95	301
	32	25	155	110	66	82	24	2	4	4-23	32	140	100	78	66	18	2	4	4-18	115	105	312
	40	32	170	125	76	95	24	3	4	4-23	40	150	110	85	76	18	3	4	4-18	135	115	366
	50	40	180	135	88	105	26	3	4	4-23	50	165	125	100	88	20	3	4	4-18	160	125	396
	65	50	205	160	110	130	28	3	4	8-23	65	185	145	120	110	22	3	4	8-18	175	160	570
	80	65	215	170	121	140	30	3	4	8-23	80	200	160	135	121	22	3	4	8-18	175	160	565
	100	80	250	200	150	168	32	3	4.5	8-26	100	235	190	160	150	24	3	4.5	8-23	190	180	597
	150	100	345	280	204	240	38	3	4.5	8-34	150	300	250	218	204	30	3	4.5	8-26	280	260	738
A47H-100 A47Y-100	20	15	130	90	51	68	22	2	4	4-18	20	105	75	55	51	16	2	4	4-14	100	95	301
	25	20	140	100	58	78	24	2	4	4-18	25	115	85	65	58	16	2	4	4-14	100	95	301
	32	25	155	110	66	82	24	2	4	4-23	32	140	100	78	66	18	2	4	4-18	115	105	312
	40	32	170	125	76	95	26	3	4	4-23	40	150	110	85	76	18	3	4	4-18	135	115	366
	50	40	195	145	88	112	28	3	4	4-26	50	165	125	100	88	20	3	4	4-18	160	125	396
	65	50	220	170	110	138	32	3	4	8-26	65	185	145	120	110	22	3	4	8-18	175	160	570
	80	65	230	180	121	148	34	3	4	8-26	80	200	160	135	121	22	3	4	8-18	175	160	565
	100	80	265	210	150	172	38	3	4.5	8-30	100	235	190	160	150	24	3	4.5	8-23	190	180	597
	150	100	355	290	204	250	46	3	4.5	12-34	150	300	250	218	204	30	3	4.5	8-26	280	260	738
