高溫電磁閥
一、高溫電磁閥 概述
高溫電磁閥是間接先導式平衡型電磁閥，具有耐高溫，耐腐蝕，耐磨損、使用范圍廣等優點。廣泛應用于輸送水、輕油、重油、過熱蒸汽、腐蝕氣體等介質管路中。完成系統中氣體、蒸汽、液體、油類等各種介質的自動控制和自動調節。
 |
 |

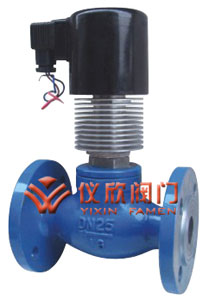

不銹鋼高溫電磁閥 |

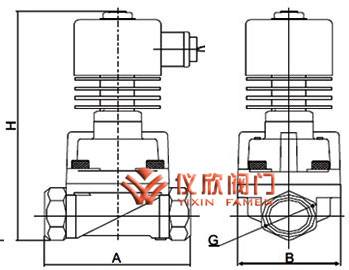

不銹鋼高溫電磁閥結構圖 |
二、不銹鋼高溫電磁閥 技術參數
| 公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
| 公稱壓力（Mpa） |
1.6 |
| 工作壓差（Mpa） |
0.04~1.6 |
| 工作介質 |
蒸汽、油（高溫氣體、液體） |
| 介質溫度（℃） |
-40~350 |
| 環境溫度（℃） |
-40~60 |
| 環境溫度（℃） |
95±3% |
| 額定電壓（V） |
Ac220 |
| 功率（VA） |
45 |
| 絕緣等級 |
H級 |
| 工作頻率 |
連續 |
| 額定流量系數（KV） |
5.4 |
9 |
15 |
18 |
28 |
40 |
| 泄露量（ml/min） |
1.5 |
3.0 |
30 |
45 |
60 |
三、不銹鋼高溫電磁閥 外形尺寸
| DN |
L |
H |
D |
D1 |
D2 |
b |
f |
n_d |
| 10 |
115 |
148 |
90 |
60 |
41 |
14 |
2 |
4-￠14 |
| 15 |
115 |
148 |
95 |
65 |
46 |
14 |
2 |
4-￠14 |
| 20 |
115 |
148 |
105 |
75 |
56 |
16 |
2 |
4-￠14 |
| 25 |
125 |
148 |
115 |
85 |
65 |
16 |
3 |
4-￠14 |
| 32 |
150 |
182 |
140 |
100 |
76 |
18 |
3 |
4-￠18 |
| 40 |
160 |
182 |
150 |
110 |
84 |
18 |
3 |
4-￠18 |
| 50 |
190 |
192 |
160 |
125 |
99 |
20 |
3 |
4-￠18 |
