氣動對夾蝶閥可用于現場要求空間比較窄、管道距離較短的場合。氣動對夾蝶閥采用一個“U”型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸，解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病,實現蝶板在開啟瞬間密封面即分離,關閉接觸即密封的效果,達到延長使用壽命、密封性能最佳的目的。氣動對夾蝶閥廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的最佳裝置。
 |
 |

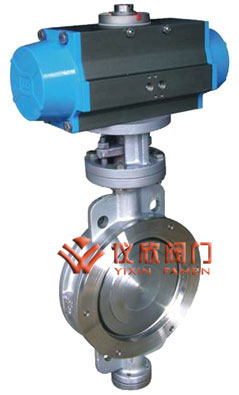

| 氣動對夾式彈性硬密封蝶閥 | 氣動對夾式彈性硬密封蝶閥 |
1、氣動對夾蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。
采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
| 公稱通徑DN（mm） | 50-1200 | |||
|---|---|---|---|---|
| 公稱壓力PN（MPa) | 1.0 | 1.6 | ||
| 公稱壓力PS（MPa) | 強度試驗 | 1.5 | 2.4 | |
| 密封試驗 | 1.1 | 1.76 | ||
| 材料\材料代號 | C | P | R | |
| 主要零件 | 閥體 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti |
| 蝶板 | WCB | ZG1Cr18Ni9Ti | ZG0Cr18Ni12Mo2Ti | |
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 0Cr18Ni12Mo2Ti | |
| 密封圈 | 四氟 不銹鋼 | |||
| 填料 | 四氟 柔性石墨 | |||
| 適用工況 | 適用介質 | 水、蒸汽、油品 | 硝酸類 | 醋酸類 |
| 適用溫度 | -40℃～200℃（超該溫度范圍；訂貨時請注明） | |||
| 執行器 | 型號 | GT系列、SW系列、BAW系列 | ||
| 氣源壓力 | 0.4-0.7Mpa | |||

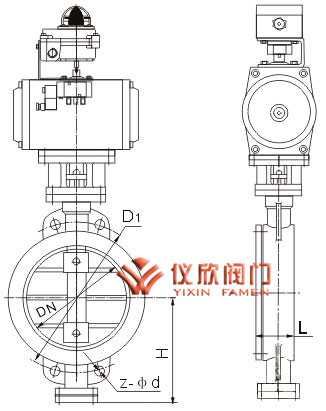

| 公稱通徑DN(mm) | 尺寸(mm) | 執行器型號 | |||
|---|---|---|---|---|---|
| L | D1 | H | Z-Φd | ||
| 50 | 43 | 125 | 82 | 4-18 | GT63/GT83K |
| 65 | 46 | 145 | 95 | 8-18 | GT83/GT83K |
| 80 | 49 | 160 | 108 | 8-18 | GT83/GT110K |
| 100 | 56 | 190 | 125 | 8-23 | GT110/GT127K |
| 125 | 64 | 220 | 138 | 8-25 | GT127/GT160K |
| 150 | 70 | 250 | 198 | 8-25 | GT127/GT160K |
| 200 | 71 | 310 | 236 | 12-25 | GT160/GT190K |
| 250 | 76 | 370 | 276 | 12-30 | GT190/GT210K |
| 300 | 83 | 430 | 308 | 16-30 | GT210/BAW17S |
| 350 | 92 | 490 | 340 | 16-34 | BAW17/BAW20S |
| 400 | 102 | 550 | 374 | 16-34 | BAW17/BAW20S |
| 450 | 114 | 600 | 384 | 20-34 | BAW17/BAW20S |
| 500 | 127 | 660 | 448 | 20-41 | BAW17/BAW20S |
| 600 | 154 | 770 | 490 | 20-41 | BAW20/BAW28S |
| 700 | 165 | 875 | 542 | 24-48 | BAW28/BAW28S |
| 800 | 190 | 990 | 607 | 24-48 | BAW28/BAW35S |
| 900 | 203 | 1090 | 665 | 28-54 | BAW28/BAW35S |
| 1000 | 216 | 1210 | 731 | 28-58 | BAW35/BAW40S |
| 1200 | 254 | 1420 | 842 | 32-58 | BAW35/BAW40S |
訂貨須知：
1、請在訂貨時提供詳細口徑規格、交貨地址、交貨時間。
2、根據管道需要，決定選用往復式（二位開關式）或彈簧復位式（常閉或常開式）。
3、可選配控制附件：（1）單電控電磁閥（斷電時常閉或常開），（2）雙電控電磁閥（開關式），（3）閥位開關回訊器，（4）氣源處理三聯件。特殊使用環境（易燃易爆場合），可選防爆型。
