ZTRS衛生級氣動薄膜調節閥

一、衛生級氣動薄膜調節閥 概述

ZTRS(ZRS-10K)氣動衛生級調節閥適用于各種壓力、溫度、流量等物理量調節，如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。具有結構緊湊、裝拆方便、調節精度高等優點，尤其是在壓降損失小、流量大、可調范圍廣、流量精度高，完全符合IEC534-1-1978標準。閥門泄漏量符合ANSIB16.104標準，調節閥配用不同的多彈簧執行機構，輸出力大。
衛生級氣動薄膜調節閥角型設計確保閥門自排放，標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥體和閥帽，使閥門打開和維修快捷容易，使過程停機時間縮短。

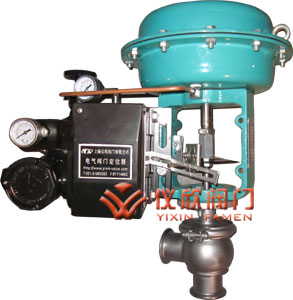

衛生級氣動薄膜調節閥	衛生級氣動薄膜調節閥尺寸圖

二、衛生級氣動薄膜調節閥 技術參數

閥體型式 ：角型鑄造球體式（標準型） 三通、直通、多通等（變型產品）
閥芯型式：?jiǎn)巫烷y芯；材 料 ：不銹鋼304SS、316SS、316LSS 填 料： 三元乙丙橡膠,聚四氟乙烯
公稱通徑：Dn15、25、40、50、65、80、100mm；公稱壓力：PN1.0MPa
流量特性：等百分比（E%）；直線（L）
連接型式 ：卡箍式、螺紋式、法蘭式（如無合同約定，將按卡箍式連接供貨）
執行機構型式：多彈簧式膜片執行機構 膜片材料：乙丙橡膠夾尼龍
彈簧范圍：1.5～3kg/cm2（0.15～0.3MPa）；氣源接口：M16×1.5；環境溫度：-30～+70℃
附件：閥門定位器、手輪機構、空氣過濾減壓閥、行程開關、閥位傳送器等。

三、衛生級氣動薄膜調節閥 調節性能

泄漏量：小于額定Kv的0.01%
回差：帶定位器：小于全行程的1%；不帶定位器：小于全行程的3%
基本誤差：帶定位器：小于全行程的±1%；不帶定位器：小于全行程的±5%
可調范圍：50：1

四、衛生級氣動薄膜調節閥 Kv值和許用壓差

公稱通徑	15	25	40		50		65		80
KV值	6.3	11	16	25	28	44	45	63	63	100
許用壓差MPa	1.0					0.6				0.4

五、衛生級氣動薄膜調節閥 外形尺寸

公稱通徑mm	25	40	50	65	80
L0	100	105	105	155	155
L1	100	125	125	175	175
A	φ285	φ285	φ285	φ285	φ285
L	90	90	90	95	95
H	470	480	480	510	510
